量子计算机被描绘成一种“算力怪兽”，理论上，它能完成经典计算机无法企及的任务，如加速新材料发现、破解复杂密码体系，甚至重塑信息安全的底层逻辑。这听上去像是一台充满未来感的“魔法机器”。

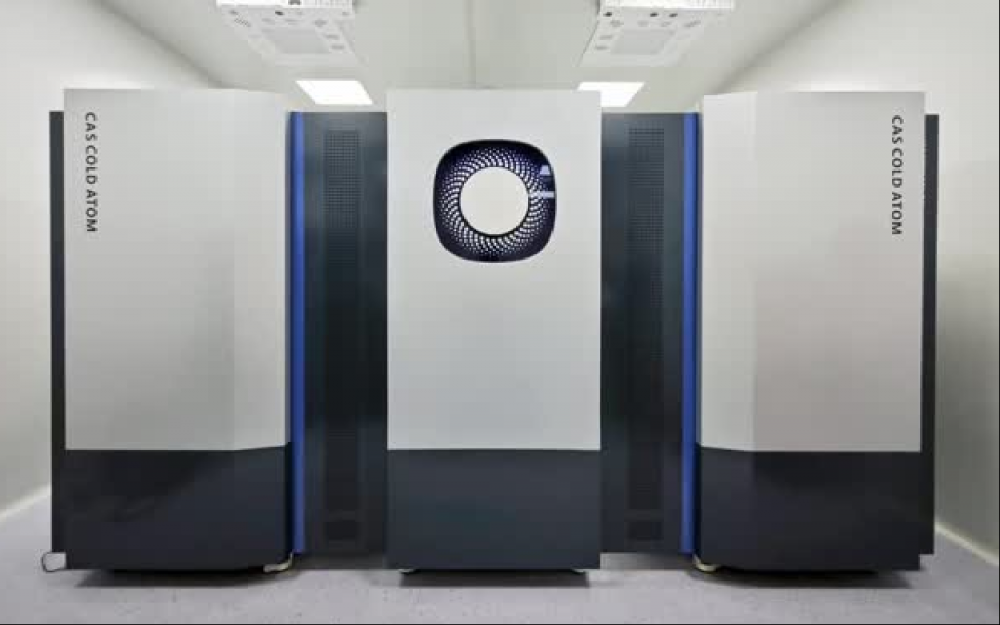

图1：中性原子量子计算机
但当我们剥离科幻滤镜回归现实，一个更基础的问题浮出水面：一段抽象的量子程序或算法，究竟是如何真正运行在量子芯片上的？代码如何转化为物理世界里的电磁脉冲？逻辑上的量子门，又是如何变成硬件可以执行的控制信号？答案就藏在那个低调却至关重要的技术领域——量子转译与编译。
量子计算机：被寄予厚望的新一代计算设备
经典计算机使用的是“比特”，每一个比特只能是0或1，就像一个开关，要么关闭，要么开启。所有复杂的软件、图像、视频和算法，本质上都是由大量0和1组合而成。量子计算机使用的是“量子比特”，其特别的地方，在于它可以处于“量子叠加态”，简单来说，在被测量之前，它既不是单纯的0，也不是单纯的1，而是两种状态的组合，可以把它想象成一枚正在高速旋转的硬币—在落地之前，你不能说它是正面还是反面。
当多个量子比特处于叠加状态时，它们可以同时表示大量可能性，n个量子比特可以表示2的n次方种状态组合，这种指数级的状态空间，是量子计算潜在优势的来源。除了量子叠加之外，量子比特之间还能产生“量子纠缠”，一旦两个量子比特形成纠缠，它们的状态就不再独立，改变其中一个的状态，另一个比特会立即产生关联变化，这种强关联让量子系统在处理某些特定问题时，展现出远超经典计算的能力。
正是因为量子叠加与量子纠缠，量子计算在大数分解、分子模拟、组合优化、特定搜索问题等领域被寄予厚望。但需要强调的是：量子计算的优势并不是“所有问题都更快”，而是在特定结构的问题上具有潜在加速能力。
从算法设计到硬件执行的现实鸿沟
在经典计算世界，底层硬件差异被高度抽象化，开发者无需关心CPU的具体型号即可运行程序。但量子计算尚未达到这种“自动驾驶”的水平，运行在量子计算机上的程序通常是以高度抽象的理想化模型存在的，这与真实量子芯片之间存在巨大差距。
现实中的量子芯片是一台极度敏感且极具个性的物理系统：
硬件路径的“方言”差异：超导、离子阱、中性原子等物理实现方式，支持的基础操作（原生门）完全不同，这相当于不同地区的硬件说着几乎不通的“方言” 。
拓扑结构的“社交限制”：量子芯片通常不是“全连接”的，并非任意两个量子比特都能直接建立纠缠，它们往往“像坐在固定工位上的员工，只能与相邻的同事沟通”。
脆弱的“生存环境”：我们正处于“含噪声中等规模量子时代”（NISQ），量子比特极易受到干扰而退相干，电路运行时间越长，错误积累就越严重。
因此，转译器和编译器的核心作用，就是要在“理想算法模型”与“现实物理系统”之间架起一座“精密导航的桥梁”。

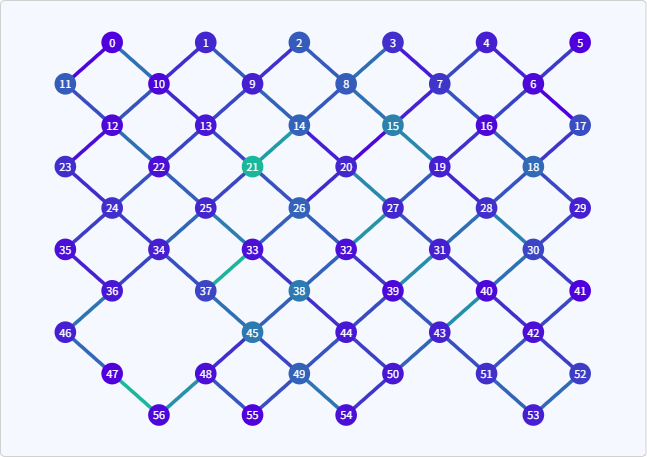

图2：超导芯片拓扑示意图
转译器与编译：量子算法的精确导航员
为什么需要转译器与编译？
与经典计算机不同，量子计算机本质上是一套高度敏感且受限的物理系统，而非抽象的图灵机，开发者编写的理想量子程序与真实硬件之间存在巨大的“现实鸿沟”，常见的量子开发框架中设计的电路往往基于理想化的模型：假设量子比特全连通、操作无噪声且量子门可无限精度实现。然而，现实中的量子芯片（如超导、离子阱或中性原子系统）受限于物理拓扑、有限的原生门集合以及退相干效应。
因此，量子算法在执行前必须经过转译与编译。这一过程负责将程序中抽象电路拆解为硬件支持的原生门，完成逻辑比特到物理比特的映射，并处理拓扑限制下的路由问题。它是连接“数学理想”与“物理现实”的桥梁，决定了算法能否在有限的相干时间内成功运行。

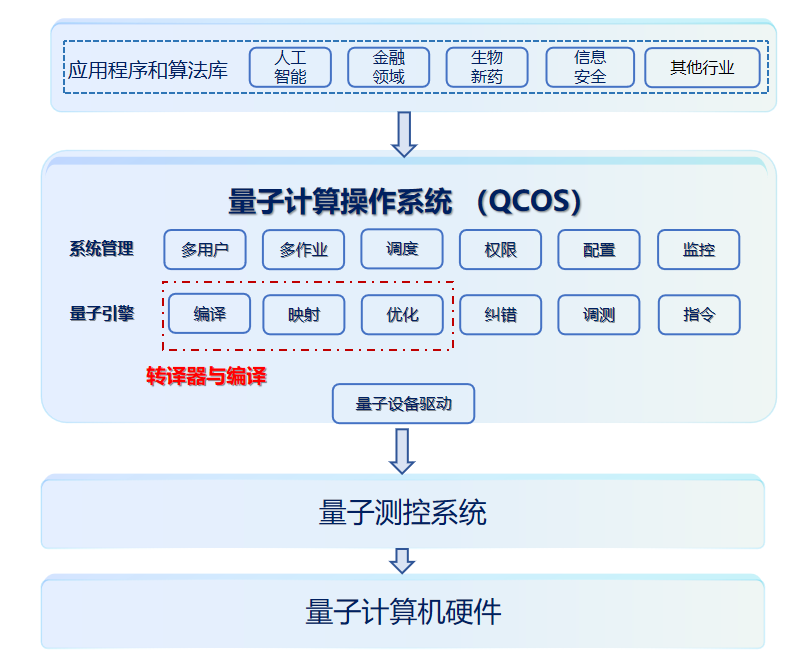

图3：转译器与编译器在量子程序运行中的位置
核心工作：把算法变成“可执行现实”
转译器与编译器就像一支“技术改造团队”，通过以下五个关键环节，将算法转化为量子芯片可接受的物理指令
量子门分解：将硬件不支持的高阶逻辑门拆解为基础原生门。
量子门优化：通过合并与消除冗余操作，压缩电路深度以对抗噪声。
量子比特映射：为算法中的逻辑比特在物理芯片上寻找最佳“落座”位置。
量子比特路由：在拓扑受限的芯片上规划路径，通过插入交换门实现远距离交互。
调度：精确安排门操作的时间序列，最大化并行度并避开资源冲突。
在这支“技术团队”中，编译器和转译器共同完成从抽象量子算法到真实量子硬件可执行电路的转换，但两者侧重点不同：编译器偏向算法层到逻辑电路层的转换与优化（门分解与门优化），转译器则负责逻辑电路到具体硬件电路的适配与优化（比特路由、映射与门调度）。
量子门分解：化繁为简的底层拆解
算法中定义的复杂量子门在硬件层面往往是不存在的，例如在shor算法中使用多控制门（如 Toffoli）或任意角度旋转门，但在物理底层，硬件通常仅支持少数几种原生门（如 CX 或特定的RX、RY旋转）。
转译器必须将复杂的“长指令”重写为硬件可执行的“短指令”序列，这不仅是语法的转换，更是确保算法能够被物理设备物理实现的先决条件。
图4：三比特门分解示意图
量子门优化：与噪声赛跑
在 NISQ（含噪声中等规模量子）时代，电路每增加一层深度，错误率就会随之攀升。量子电路在执行门分解之后，电路深度往往会增大，在量子计算中，电路深度越长，电路执行的时间增加，保真度随之降低。因此转译器会利用一系列电路优化手段将电路的深度最大程度的降低。例如：
合并连续的单比特旋转
消除前后抵消的操作
重新排列可交换的门
减少双比特门数量

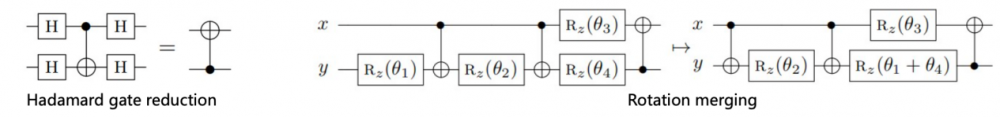

图5：门优化示意图
其目标只有一个：缩短电路执行时间，赶在量子比特发生退相干之前完成计算，可以说，在NISQ时代，电路优化几乎和量子算法本身同等重要。
量子比特映射（Mapping）：逻辑比特如何物理落座？
量子算法中使用的是编号q0，q1...的“逻辑量子比特”，但在真实量子芯片上，存在的是“物理量子比特”，量子比特映射过程决定了逻辑量子比特在物理芯片上的空间布局。
合理的初始映射能让频繁交互的比特互为“邻居”。映射本质上是一个复杂的组合优化问题。结果的好坏直接影响到后续需要额外插入多少“搬运”操作。

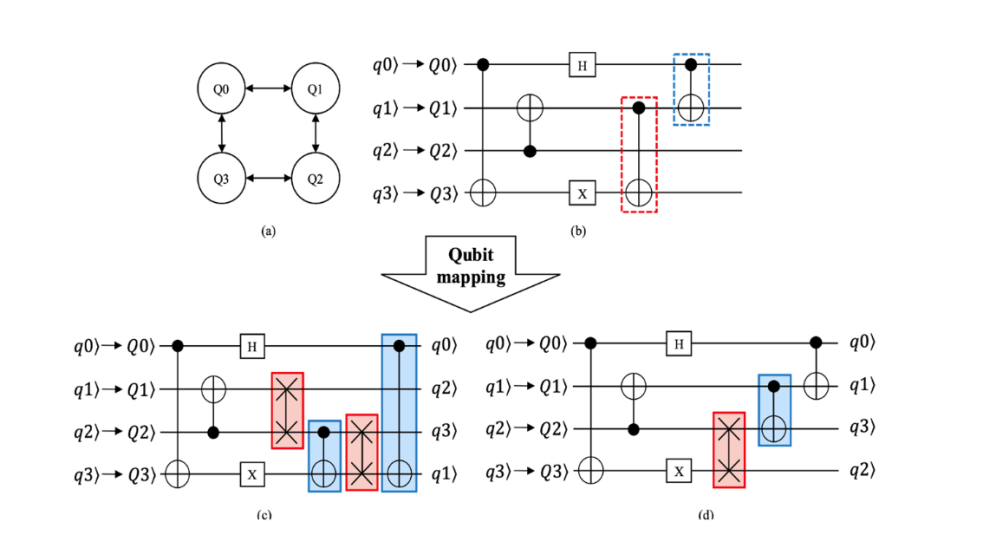

图6：超导芯片量子比特mapping和routing示意图
量子比特路由（Routing）：为远距离交互铺路
即使比特映射再完美，芯片的低连通性（如网格拓扑）往往导致非邻居比特无法直接通信。此时，转译器必须执行路由规划：在不相邻的比特间“铺路”。
不同量子芯片的“铺路”方式也有差别，超导芯片利用SWAP门 像接力赛一样交换比特状态，将它们“搬运”到物理相邻的位置。中性原子量子芯片利用原子移动操作（Move）将需要交互的两个量子比特移动到物理相邻的位置。

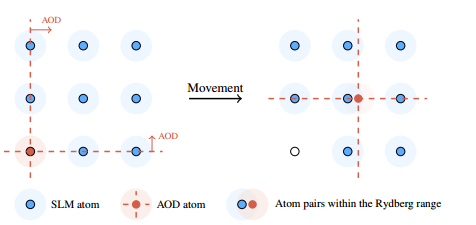

图7：中性原子路由示意图
路由算法的质量直接决定了电路深度的膨胀系数，优秀的路由算法能以最小的代价完成状态迁移。
调度（Scheduling）：精确到纳秒的时序管理
不同量子门的执行时间不同。单比特门通常较快，双比特门较慢。转译器需要安排执行顺序，避免资源冲突，并尽可能让操作并行执行，其目标是缩短总执行时间和提高保真度，让量子程序在退相干之前能够顺利完成计算。

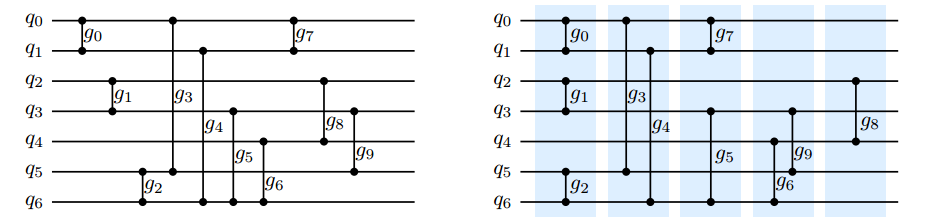

图8：双比特门并行调度示意图
4 总结：真正的幕后英雄
很多人关注量子芯片的比特数量，这固然重要，但如果没有成熟的转译与编译系统，再强大的硬件也无法发挥效用。转译器不仅是翻译官，更是优化师、规划师和物理控制专家的集合体。
量子计算不是按下运行键就能自动加速的“魔法盒”，它是一整套从数学思想延伸到原子操控的精密体系。转译器和编译器，正是那座连接人类思想与量子物理世界的桥梁。理解它，我们才真正理解量子程序是如何在现实世界里一步步“活”起来的。
作者：中国移动云能力中心未来科技研究院量子计算实验室 量子操作系统团队
