在冶金、水处理、智能制造生产线等工业场景中，PROFIBUS-DP、MODBUS-RTU 是应用广泛的工控总线，总线通信稳定与否直接决定整套自动化系统能否连续运行。工业现场环境复杂多变：动力电缆电磁干扰、远距离布线带来线路阻抗偏移、施工接线失误、线路老化短路断路等问题，都会引发数据丢包、通信中断、报文异常篡改等故障。这类故障大多属于偶发问题，现场排查难度极大，不仅会造成生产线停机，还会大幅增加设备厂商售后运维成本。
传统工控设备研发、出厂质检环节，仅依靠示波器、简易总线分析仪仅能观测正常通信状态，无法主动复现现场各类复杂网络损伤。若要模拟开路、短路、阻抗异常等物理层故障，或是批量注入误码、丢包、报文修改等协议层异常，需要搭配多台仪器搭建复杂试验台，设备接线繁琐、参数难以同步，整套测试流程周期漫长。同时传统设备无法精准量化故障临界阈值，设备出厂时缺少标准化的抗干扰验证数据，难以保障产品在恶劣工况下的运行稳定性。
针对工控总线可靠性仿真测试的行业普遍难题，北京文展科技羿网通 WPM100 工控网络损伤仪，打造一体化总线故障仿真解决方案，覆盖研发定型、出厂检测、故障复现、科研实训全应用场景。
一机覆盖两种主流工控总线，完整还原工业现场各类损伤

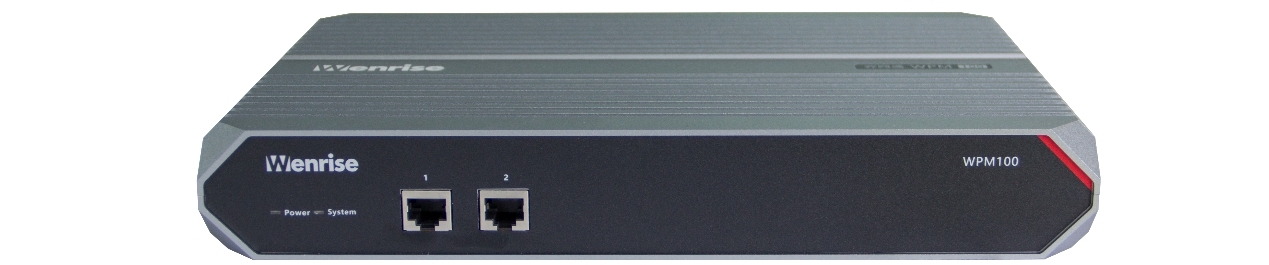

羿网通 WPM100 采用 1U 小型便携机箱，无风扇静音结构，实验室、老化车间、项目调试现场都可灵活部署。设备搭载 2 路 RJ45（RS485）接口，适配 PROFIBUS-DP、MODBUS-RTU 工业总线，链路双向通道可独立配置损伤规则，各类故障模式支持叠加启用，高度复刻真实工业恶劣工况。
针对物理层线路异常，设备可模拟线缆开路、线间短路、对地短路、桥接故障，自由调整串行、并行阻抗，还原长线传输信号衰减问题；协议层支持稳态、间歇、步进、队列四种故障注入模式，可灵活生成报文丢包、报文篡改、总线误码等异常。双通道配备带字节掩码的 6 字节报文过滤器，可按比特精准匹配目标从站报文，定点注入故障，快速定位硬件、程序的通信容错短板。
以往完成一套总线设备可靠性测试，需要示波器、信号发生器、故障模拟器多设备协同操作，如今单台 WPM100 即可覆盖全部测试项目，单人即可独立完成全流程验证，大幅缩短新品研发测试周期，减少多台仪器重复采购的资金投入。
量化故障临界指标，完整数据支撑产品优化

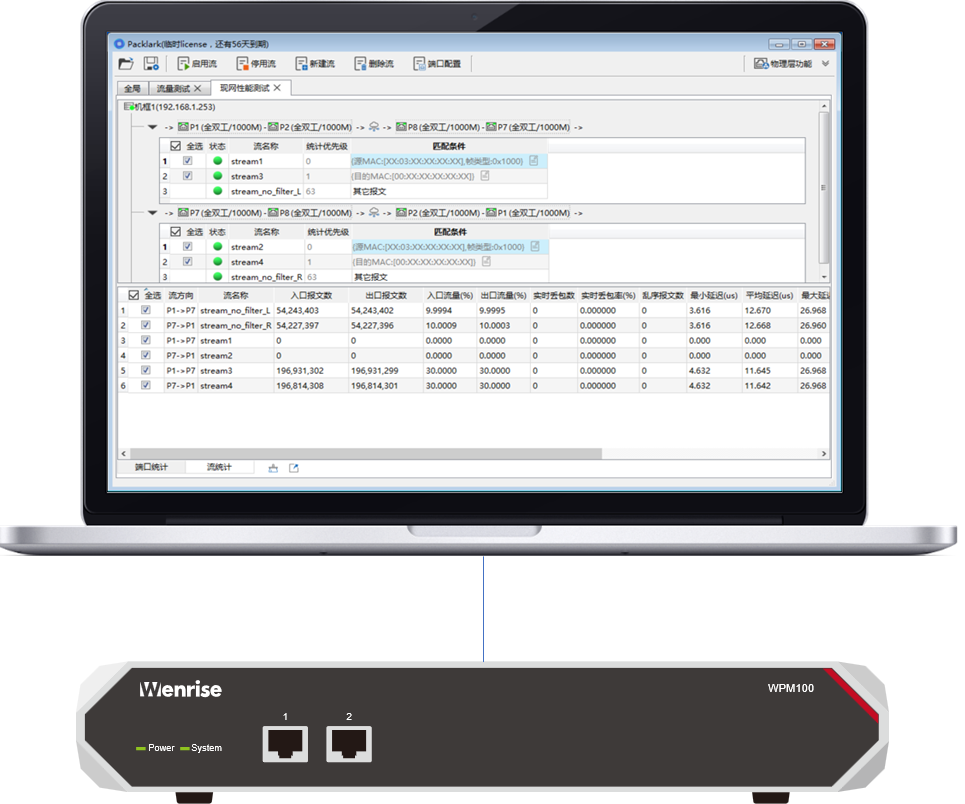

设备配套可视化图形客户端，实时生成链路流量、损伤全维度统计数据：实时记录误码总数、丢包数量、修改报文条数；同步统计收发报文总量、CRC 校验错误、总线格式错误、Modbus 通信超时等数十项指标并支持数据导出。
研发阶段可借助步进式阻抗、间歇短路仿真，精准测出工控设备稳定通信的临界参数，复现现场偶发掉线、数据失真等疑难问题，依靠量化数据优化硬件滤波电路、完善程序通信容错逻辑，从源头降低设备现场故障概率。
同时设备具备多机协同能力，单套软件客户端可同时管控 4 台 WPM100，满足多工位并行测试需求；开放 Python API 开发接口，可对接自动化测试平台，支持脱机耐久测试，无需人工持续值守，释放研发人力。
多场景通用，助力工控行业标准化测试
羿网通 WPM100 一体化设计打破传统多仪器组合测试的局限，适配全行业工控相关使用场景：自动化设备厂商用于新品可靠性定型、出厂标准化质检；工程调试人员复现项目现场偶发通信故障；科研院所、高校用于工控总线技术研究与教学实训。
依靠轻量化机身、全维度故障仿真能力，WPM100 解决了工控总线损伤仿真测试操作复杂、数据不可量化、设备投入成本高的行业痛点，是验证 PROFIBUS、MODBUS 工控总线健壮性、保障工业自动化系统稳定运行的有力工具。
