C114讯 4月28日消息（艾斯）近期，意法半导体正式宣布其中国本地化战略迎来关键性升级与突破。
“意法半导体完全由中国本地制造的STM32通用微控制器已实现量产与客户交付，这一重大进展基于我们与华虹集团长达15年深厚合作基础。”意法半导体中国区微控制器、数字IC与射频产品部（MDRF）边缘人工智能副总裁朱利安（Arnaud JULIENNE）在一场媒体沟通会上表示，这一里程碑标志着意法半导体全球供应链战略的重大进展以及该公司对中国市场的长期坚定承诺。
构建全球首个“完美复刻”双供应链，赋能客户供应链安全
深耕中国市场40年，意法半导体始终致力于中国创新、中国设计和中国制造。目前，意法半导体涵盖前端晶圆制造到、EWS、封装、测试、仓储在内的整个供应链全流程已完全在中国打通。
从30多年前在深圳建立STS后端封装测试厂，到2023年在重庆开始碳化硅的前端生产，再到2025年底与华虹深化合作关系实现STM32 MCU完全中国本地化的规模量产，意法半导体在践行“在中国、为中国”的发展理念中正不断迈出坚实步伐。
朱利安谈到，通过成功将意法半导体40纳米嵌入式闪存工艺完整迁移至华虹无锡产线，公司实现了产品的“零差异”完美复刻。这意味着，在华虹生产的STM32 MCU产品，在电气特性、功能、质量、可靠性乃至产品型号上，与意法半导体欧洲自有工厂生产的产品完全一致。
“华虹为意法半导体完全在中国生产的第一批STM32晶圆现已交付给中国客户。通过此次合作，意法半导体成为业界第一家拥有双供应链的全球半导体公司，在中国完全加工和制造的40nm MCU产品与中国境外制造的产品在设计和技术上完全相同。”他强调，这一突破性进展的核心意义在于为客户构建了前所未有的供应链韧性。
对于客户而言，这意味着只需进行一次硬件设计，即可根据自身生产布局或市场需求，灵活选择意法半导体来自中国或非中国供应链的产品，无需任何重新认证或设计变更。同时，在全球不确定性增加的背景下，拥有两套地理上分离但产品完全相同的完整供应链，极大地降低了因单一地区风险导致的断供危机。再者，完整的中国本地化供应链显著缩短了交付周期，并有望在长期内带来运营效率的提升和成本的优化。
据介绍，首款基于“在中国、为中国”供应链体系的STM32产品——STM32H7系列已由华虹实现完全本地化量产。今年内，包括STM32C5、STM32H5在内的更多主流及高性能产品系列也将加入这一行列，覆盖上百个型号。这标志着意法半导体的双供应链战略从概念走向大规模落地，为全球客户，尤其是深耕中国市场的客户，提供了坚实可靠的后盾。
双星闪耀：STM32C5与STM32U3定义性能与能效新标杆
在强化供应链的同时，意法半导体也宣布带来了两款极具竞争力的全新MCU产品系列——STM32C5和STM32U3，进一步丰富其庞大的STM32生态系统。
C114了解到，意法半导体的STM32产品家族分为五大类产品：无线、低功耗、主流、高性能、MPU。其中，STM32C5是主流MCU之一，STM32U3则是其在低功耗类别的最新产品系列。
“勇于破局，无需破费”是意法半导体中国区微控制器、数字 IC 与射频产品部（MDRF）微控制器市场与应用高级市场经理谈俊（Andre TAN）在介绍STM32C5这一新产品时给出的关键词。其中的“破局”代表着破解入门级产品在算力、外设隔离和软件管理挑战、调试效率方面的限制。

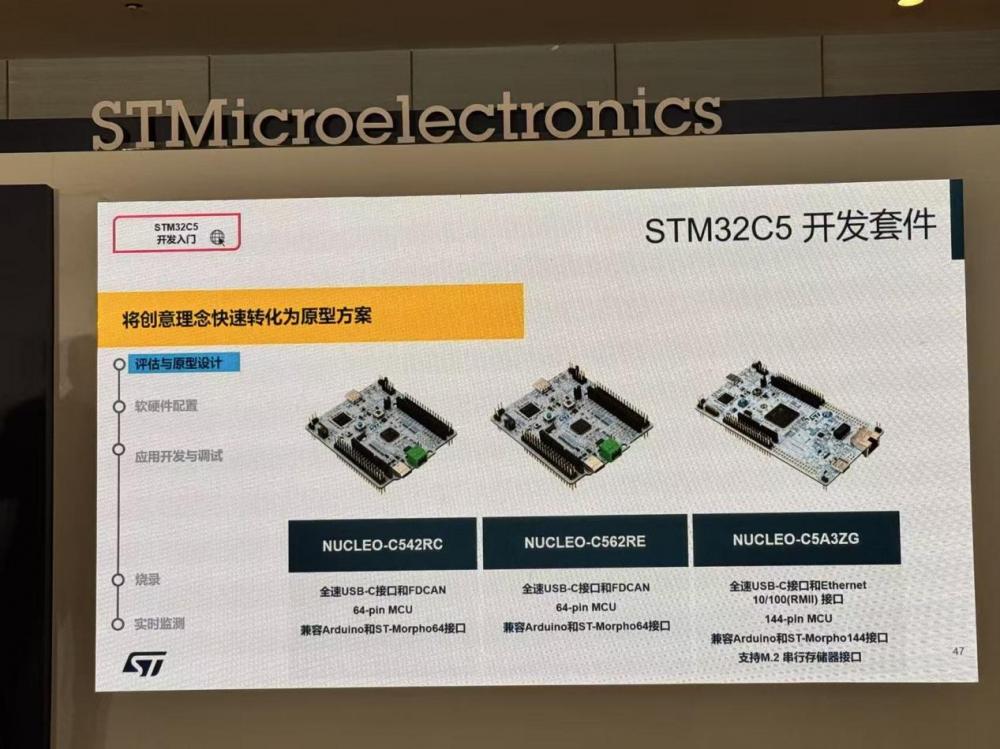

据悉，STM32C5基于先进的ARM Cortex-M33内核和意法半导体的40纳米工艺，主频高达144MHz，是前代主流产品F1系列的两倍。起售价不到1美元（也意味着“无需破费”），却提供了512KB闪存和128KB RAM，并集成了以太网、FD-CAN、I3C等丰富的工业级接口。
STM32C5不仅在性能上大幅跃升，还内置了硬件加密模块和全新的CCB（耦合链式桥）安全密钥存储区，致力于满足PSA L3和SESIP3安全认证要求，为成本敏感型应用带来了前所未有的高性能、高安全性和高性价比选择。
“对于一个入门级产品来说，STM32C5在增强性能、提升产品品质和服务的同时，做到了终端产品的设计跃迁和成本优化。同时，我们可以保证国内外的双供应链。”谈俊指出，STM32C5打破了入门级产品的应用天花板，可以覆盖从智能家居到工厂自动化以及娱乐设备的各种应用需求。
至于STM32U3，意法半导体致力于将其打造为领先业界的高能效产品，超低功耗是其最重要的特点之一。据介绍，这是意法半导体首款采用近阈值电压设计的STM32 MCU，其能效比上一代产品提升了5倍以上，CoreMark/兆瓦得分高达117分。
STM32U3的另一大亮点是集成了全新的硬件信号处理器（HSP），能够显著加速DSP和AI推理运算，从而让单颗MCU即可替代传统的MCU+外部DSP方案，简化设计、减小尺寸并延长电池寿命。结合其丰富的外设和对STM32Cube生态系统的无缝支持，STM32U3为便携医疗、智能表计、可穿戴设备等对功耗和尺寸有严苛要求的应用开辟了新的可能。
这两款新品均深度融入意法半导体的STM32Cube生态系统。该生态系统提供免费的开发工具、嵌入式软件包、中间件以及TouchGFX图形库等，可极大提升开发者的设计效率。
“STM32Cube提供一站式开发服务，并且整个生态系统免费开放，真正践行了意法半导体‘无需破费’的承诺，让客户能将精力聚焦于核心应用创新。”谈俊表示。
高度关注欧盟CRA法规，为客户提供合规护航

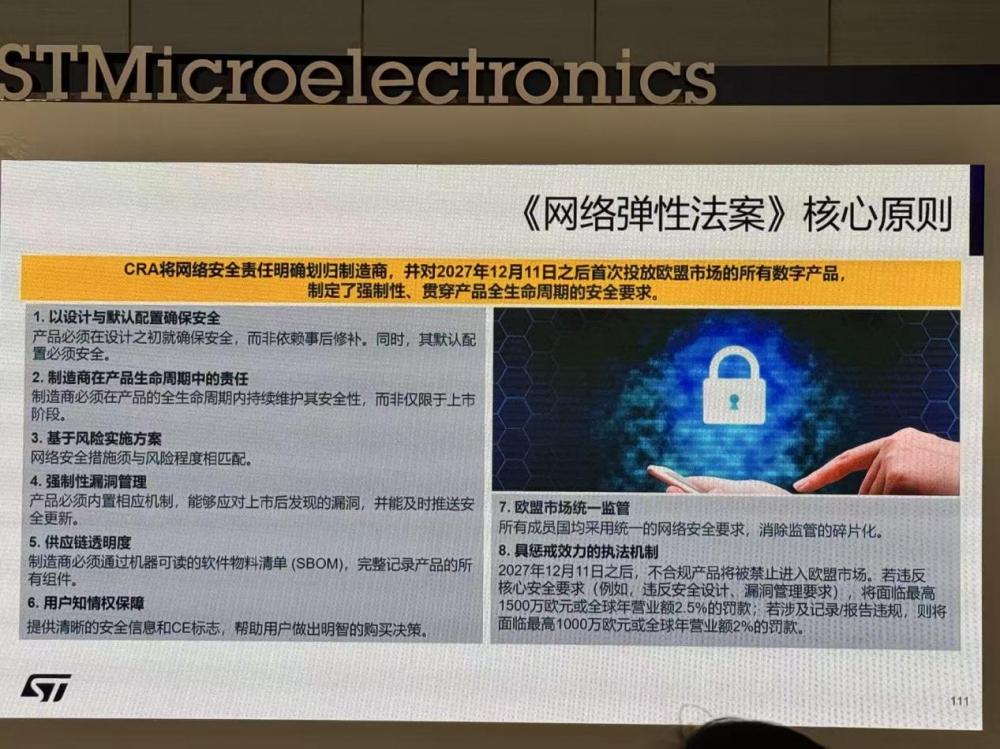

值得注意的是，欧盟已宣布将于明年年底强制实施一套最新信息安全法规《网络弹性法案》（CRA）。CRA将网络安全责任明确地划归制造商，并对2027年12月11日之后首次投放欧盟市场的所有数字产品，制定了强制性、贯穿产品全生命周期的安全需求。
“CRA法规要求产品制造商从设计之初就融入安全考量，并在整个产品生命周期内提供安全维护和漏洞管理。作为一家欧洲公司，意法半导体不仅是CRA工作组的活跃成员，更早已将安全基因植入其产品和流程中。意法半导体的多款产品已获得SESIP Level 3、PSA Level 3等高级别安全认证。”意法半导体中国区微控制器、数字 IC 与射频产品部（MDRF）通用微控制器高级经理何荻凡（Stephane RAINSARD）表示。
具体而言，在安全的产品与软件方面，STM32C5和STM32U3等新品均内置了强大的安全功能。ST的嵌入式软件开发包均已开始提供SBOM（软件物料清单）。
在透明的漏洞管理方面，意法半导体建立了完善的PSIRT（产品安全事件响应团队）流程，确保能及时发现、评估和通报安全漏洞。
在资源支持方面，意法半导体官网提供CRA专题Wiki、网络研讨会和FAQ等资源，帮助客户理解法规要求，并分享其DevSecOps安全开发生命周期的最佳实践。
何荻凡谈到，通过这一系列举措，意法半导体不仅将确保自身产品符合CRA要求，更重要的是，将其数十年的安全经验转化为客户可直接利用的工具，帮助他们顺利跨越合规门槛，赢得欧洲市场。
C114观察到，基于所有这些最新动作，意法半导体正通过“双供应链+创新产品+前瞻合规”的三维战略，系统性地升级其在中国乃至全球的业务布局。这不仅是对当前市场挑战的有力回应，更是其长期承诺、技术实力和对中国市场高度重视的集中体现，旨在与广大客户和开发者共同构建一个更安全、更高效、更具韧性的未来。
