4月8号OneMO官网发布以来，陆续有小伙伴已经收到了中移物联网精心准备的ML302开发板套件，那就一起揭开它神秘的面纱动起来吧！

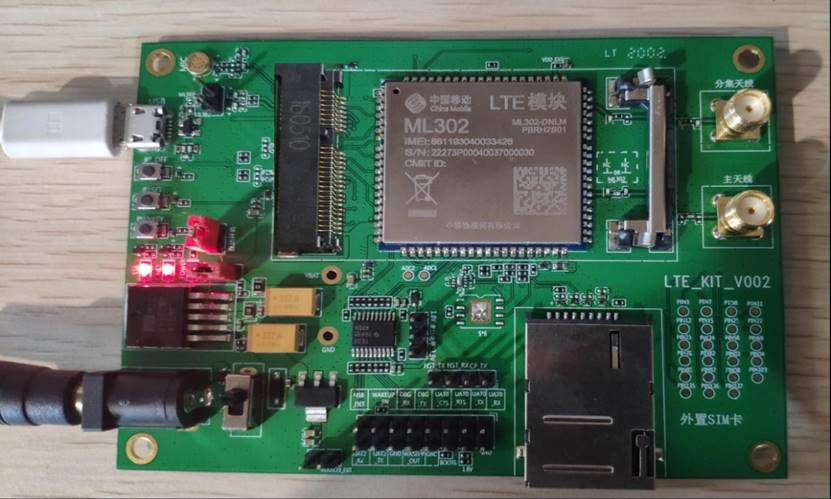

图1 ML302开发板外观图

本次提供的开发板套件已将LCC封装的ML302模组焊接在开发板上，小伙伴们只需在开发板插上4G SIM卡和主天线，就可以正常工作了。

开发板接口总体描述

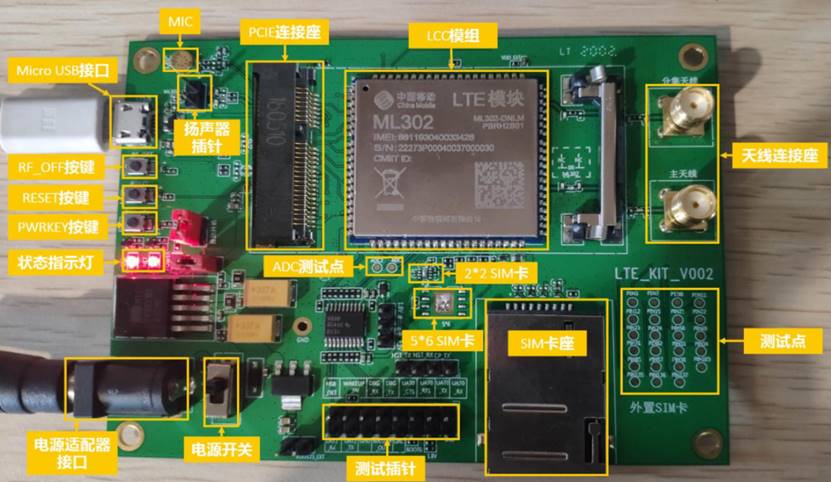

图2 ML302开发板接口一览

开发板已将模组基本接口引出，以支持小伙伴各种各样的测试和验证需求。

图3 ML302开发板关键位置短接示意图

开发板上默认已用跳线帽将“自动开机”、“VBAT_EXT ”和“VDD3V3_EXT”短接，需要通过UART0操作模组时，您需要根据外围器件如USB转TTL的实际电平做短接，使用USB接口调试时此处可不做处理。

您还需准备的其他资源

o 硬件资源：5V/2A 3.5mm接口电源、SMA接口4G天线、4G SIM卡（可用手机卡代替）、microUSB线/USB转TTL+杜邦线、跳线帽；

o 软件资源：串口助手软件、USB驱动；（可在OneMO官网下载到，网址：onemo10086.com）

简单几步轻松搞定

Step1 安装驱动（ML302驱动可在OneMO官网ML302产品资料中下载到，http://onemo10086.com/#/product/detail/21）

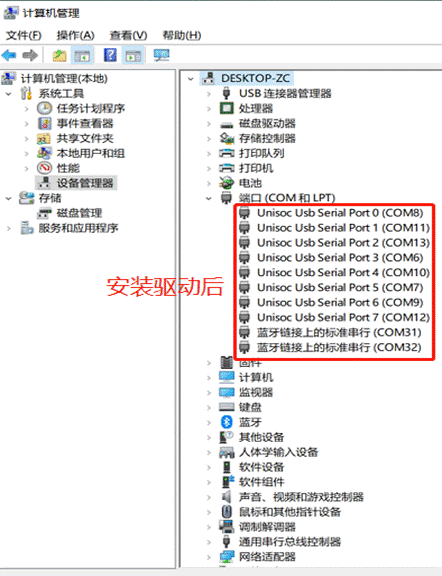

图4 ML302驱动加载前后对比（上：驱动安装前，下：驱动安装后）

安装驱动后，识别出的Port 0是用来发送AT指令的端口，打开串口助手软件，选择Port 0的COM口，模组默认波特率是自适应的，测试时可选择2400bps到115200bps之间的波特率。

Step2 开发板上接上电源，插入SIM卡，连上天线，通过microUSB线连接电脑和开发板。

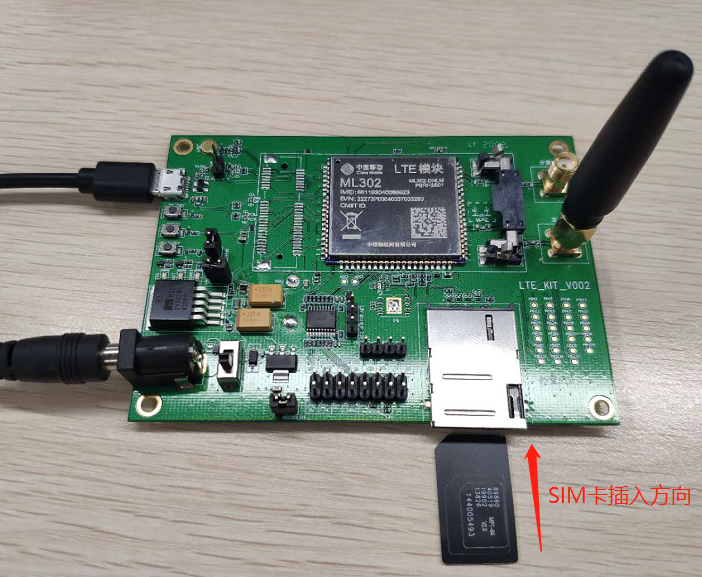

图5 ML302模组SIM卡插入方向

SIM卡插入的方向为，SIM卡的金属芯片向下，缺口朝里，推入SIM卡卡座。

Step3 上电开机，将开发板上的电源开关拨到ON

o 如果此时开发板的microUSB线是与电脑连接的，则电源开关打开后，模组会自动开机；

o 如果microUSB未连接，“自动开机”排针接了跳线帽，模组此时会自动开机；

o 如果“自动开机”排针未接跳线帽，同时模组未使用microUSB连接电脑，可按住PWKKEY按键2S以上后释放实现模组开机。

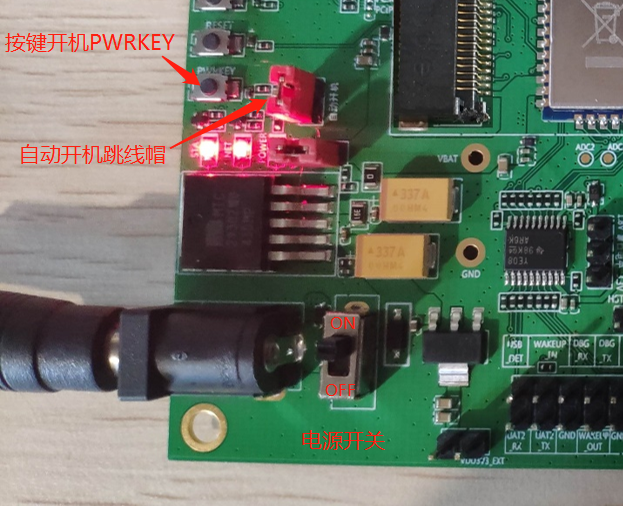

图6 开发板电源开关示意图

开机后，开发板上的模组状态灯STA会常亮，网络状态指示灯NET会闪烁，通过串口助手向模组发送AT指令，模组会有反馈，则表示模组开机成功。

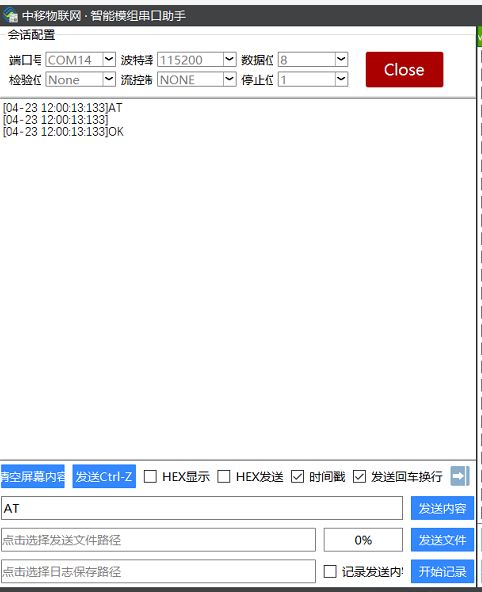

图7 ML302开机打印信息

至此，ML302开发板就工作起来了，小伙伴们就可以通过开发板做各种测试和验证工作了。

模组关机方式

o 将图6中的开关拨到OFF处;

o 长按PWKKEY 3.5S后释放；

o 发送AT关机指令 AT+CPOF ；

o 如果开发板上“自动开机”排针接了跳线帽，拔掉跳线帽模组也会关机。

模组复位方式

o 短按RESET按键可实现模组的硬件复位；

o 发送复位AT指令 AT+TRB ；

o 发送复位AT指令 AT+MREBOOT  。

小结

o 开发板一定要使用5V的电源的供电；

o SIM卡要使用支持4G的物联网卡，如果用来测试也可以用手机卡代替；

o 测试时发现信号不好时，主天线处要接上SMA接口的4G天线；

o 开发板上默认接有跳线帽，为防止运输过程中脱落，收到开发板后，请您先确认开发板的跳线帽是否完整；

o ML302的模组资料、相关软件工具、教学视频文章等，可前往onemo10086.com 获取。
