摘要：介绍了并行FOADM、CD-ROADM和OXC等3种全光传送网的波长调度方案，研究了板卡失效率计算模型和系统可靠性模型，根据3种系统业务节点的典型配置和可靠性框图，计算出设备可靠性指标，提出了ROADM设备和OXC设备在全光传送网系统应用的参考建议。
关键词：并行FOADM；CD-ROADM；OXC；单板失效率；系统可靠性
doi：10.12045/j.issn.1007-3043.2023.04.016
概述
随着云计算、5G、IDC、IPTV等业务的迅猛增长，IP业务对传输速率和通信容量需求不断增加，推动传送网向高速率、大容量、灵活调度、智能化方向快速演进。目前某省干传送网有3种厂家A的全光网系统，根据波长的调度方式可以分为：并行FOADM系统，CD-ROADM系统和OXC系统。

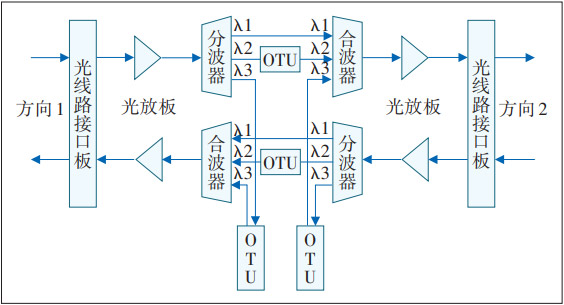

并行FOADM系统俗称背靠背OTM系统，由2组及以上的合/分波器组成，部分波长可以落地到本站点，其余波长可以通过电中继或串通至其他方向合/分复用器，需通过人工跳纤实现波长的调度，如图1所示。

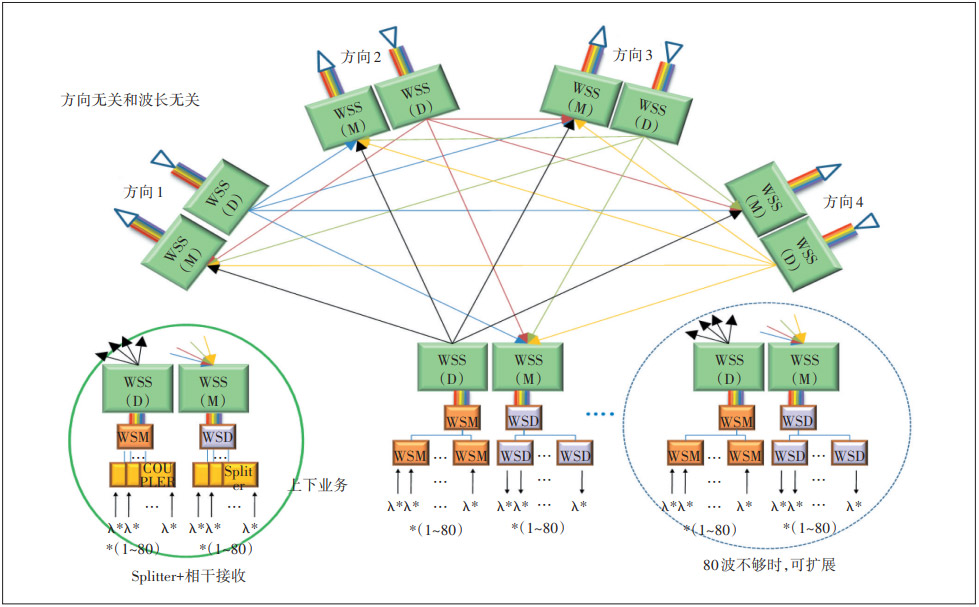

CD-ROADM系统是波长无关（colorless）、方向无关（directionless）ROADM系统，即在每个线路侧的收发方向均配置1×N多维WSS。在客户侧配置三级WSS，可以实现80或96波业务的上下。当上下业务的波道多于系统容量，或者有重复的波长时，需要在客户侧增加一组三级配置的WSS，再占用一个线路侧WSS的维度。CD-ROADM系统业务节点配置如图2所示。

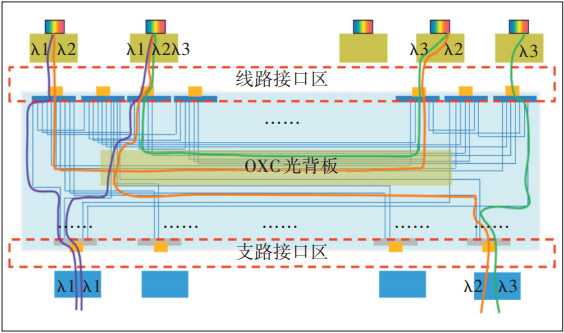

这种配置有方向无关和波长无关的优点，即客户侧任何一个端口都可以收任意波长的信号（下路），并调度到任一线路侧方向（上路）。但客户侧对WSS的数量需求较多，对WSS的维度数要求较高。利用相干接收的特点，可用coupler/splitter替代第3级WSS，如图2中绿色圆圈所示；也可将第1和第2级WSS的功能集成在一起，做成M×NWSS，简化设备配置。采用N×MWSS和coupler，CD-ROADM的配置更为简单。OXC全称是OpticalCross-connect，即光交叉连接。和ROADM一样，OXC也是一种能在不同的光路径之间，进行光信号交换的设备。OXC系统业务节点波长调度如图3所示。
厂家A的OXC设备是通过全光背板的结构，将ROADM网络设备中多块WSS板卡之间的连纤转变为板卡与背板之间的直接对接，从而大幅减少连纤数量，避免人为连纤的失误。调度能力上采用了LCoS（硅基液晶）交换技术，实现P比特级别的超大交叉容量和多达32维的光交叉调度能力，支路侧支持CDG和CDCG等2种波长上下方式。
